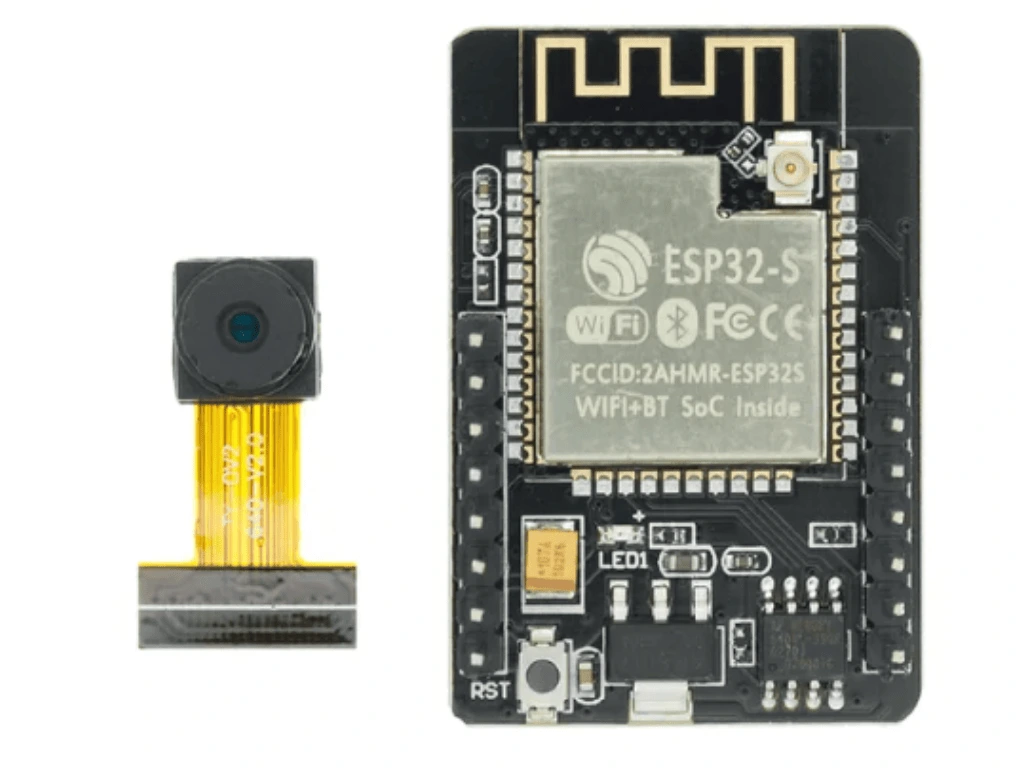

ESP32-CAM – WiFi kamera s ESP32-S a OV2640
ESP32 kamera modul – kompaktní modul spojující výkon ESP32 s vestavěnou kamerou OV2640 – ideální základ pro bezpečnostní kamery, rozpoznávání objektů nebo časosběrné projekty. Kamera i WiFi mikrokontrolér jsou v jednom modulu, žádné skládání dvou desek dohromady.
ESP32-SWiFi + Bluetooth
OV26402 Mpx kamera
4 MBPSRAM
microSDslot na kartu
Vestavěná kamera OV2640 WiFi + Bluetooth MicroSD pro lokální ukládání
01
Kamera a WiFi v jednom modulu
Kamera OV2640 snímá až v rozlišení 1600×1200 px (UXGA) a má vestavěné hardwarové JPEG kódování – ESP32 tak nemusí kompresi obrazu řešit softwarově a zbývá mu víc výkonu na zbytek projektu. WiFi a Bluetooth jsou stejné jako u běžného ESP32.
- Kamera OV2640 s rozlišením až 1600×1200 px (UXGA)
- Vestavěné JPEG kódování přímo v kameře
- WiFi 802.11 b/g/n a Bluetooth 4.2 (Classic + BLE) stejně jako u běžného ESP32
02
4 MB PSRAM pro plynulé zpracování obrazu
Snímky z kamery se ukládají do externí PSRAM paměti, než se odešlou nebo uloží. Bez ní by vyšší rozlišení snímky prostě nešla zpracovat – běžná vnitřní paměť ESP32 by na ně nestačila.
- 4 MB externí PSRAM pro buferování snímků
- Umožňuje pracovat s vyššími rozlišeními bez pádu na nedostatek paměti
- Základ pro streamování videa nebo časosběrné snímky
03
MicroSD slot – ukládejte přímo na kartu
Vestavěný slot na microSD kartu znamená, že projekt nemusí být pořád připojený k WiFi ani k počítači. Fotopast nebo časosběrný snímač si klidně ukládá fotky lokálně na kartu, dokud pro ně nepřijdete.
- Vestavěný slot na microSD kartu pro lokální ukládání snímků
- Oficiální specifikace uvádí kapacitu do 4 GB, v praxi bez problémů fungují i větší karty
- Ideální pro fotopast nebo časosběrný projekt bez nutnosti stálého připojení
04
Bez USB – naprogramujete přes externí adaptér
Aby se do modulu vešla kamera i všechna elektronika, USB port padl za oběť. Nahrání kódu proto vyžaduje externí USB-TTL/FTDI adaptér – jakmile je kód nahraný, adaptér odpojíte a deska běží samostatně jen na napájení.
- Programování přes externí USB-TTL/FTDI adaptér na pinech RX/TX
- Pro nahrání kódu propojíte GPIO0 s GND (režim flashování)
- Po nahrání kódu adaptér odpojíte, deska běží samostatně na napájení
Jak nahrát první kód
Bez USB portu vyžaduje tahle deska trochu jiný postup než běžné ESP32/Arduino desky:
- Připojte externí USB-TTL/FTDI adaptér na piny RX, TX, GND a 5V
- Propojte GPIO0 s GND – deska se přepne do režimu nahrávání kódu
- V Arduino IDE vyberte desku "AI Thinker ESP32-CAM" a nahrajte kód
- Po nahrání odpojte GPIO0 od GND a resetujte desku tlačítkem RST – kód se spustí samostatně
Doporučené napájení je 5V (přes pin 5V) – přes 3,3V bývá provoz u některých kusů nestabilní.
Kde modul využijete
Technické parametry
| Čip | ESP32-S (dvoujádro, WiFi + Bluetooth) |
| WiFi | 802.11 b/g/n |
| Bluetooth | 4.2 (Classic + BLE) |
| Kamera | OV2640, 2 Mpx (UXGA 1600×1200) |
| PSRAM | 4 MB (externí, QSPI) |
| Úložiště | slot na microSD kartu (oficiálně do 4 GB) |
| Programování | externí USB-TTL/FTDI adaptér (RX/TX piny) |
| Pracovní napětí (logika) | 3,3 V |
| Doporučené napájení | 5 V (přes pin 5V) |
| Anténa | vestavěná PCB anténa + IPEX/U.FL konektor |
| Indikace | vestavěná LED (blesk) + stavová LED |
Na co si dát pozor
- Bez USB portu – k naprogramování je nutný externí USB-TTL/FTDI adaptér, který není součástí balení.
- GPIO piny jsou 3,3V logika a nejsou tolerantní na 5V – i když se deska samotná napájí přes 5V pin, signály na pinech zůstávají 3,3V.
- Většina GPIO pinů je obsazená kamerou a microSD kartou – pro připojení vlastních senzorů zbývá jen pár volných pinů.
- Doporučeno napájet přes 5V pin – napájení přes 3,3V bývá u některých kusů nestabilní.
FAQ
Jak se to programuje bez USB portu?
Přes externí USB-TTL/FTDI adaptér připojený na piny RX, TX, GND a 5V. Při nahrávání kódu je potřeba propojit GPIO0 s GND, aby se deska přepnula do režimu flashování.
Jaké napájení mám použít?
Doporučené je 5V přes pin 5V. Napájení přes 3,3V bývá u některých kusů nestabilní, i když ho deska technicky přijme.
Kolik GPIO pinů zbyde pro vlastní senzory?
Poměrně málo – většinu pinů zabírá kamera a slot na microSD kartu. Pro obecné použití jsou nejbezpečnější piny GPIO2, GPIO16 a GPIO17.
Jaké maximální rozlišení kamera podporuje?
Až 1600×1200 px (UXGA). Pro streamování po WiFi se v praxi často používá nižší rozlišení kvůli rychlosti přenosu.
Jak velkou SD kartu můžu použít?
Oficiální specifikace uvádí kapacitu do 4 GB, v praxi ale bez problémů fungují i výrazně větší karty.
Je vhodné pro rozpoznávání objektů pomocí AI?
Ano, ESP32-CAM se běžně používá pro jednoduché úlohy strojového vidění (TinyML) přímo na desce, například detekci pohybu nebo rozpoznání jednoduchých objektů.
