Laserový dálkoměr · Time-of-Flight

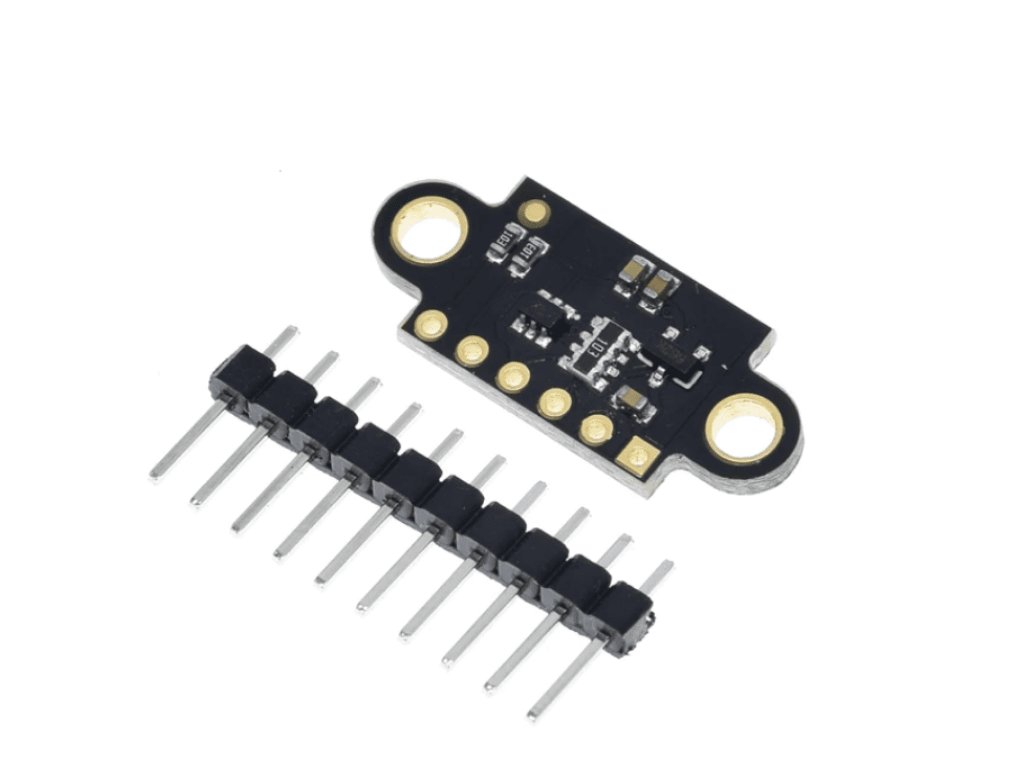

VL53L0X – laserový senzor vzdálenosti (ToF)
Přesný laserový dálkoměr pro Arduino, ESP32 i Raspberry Pi. Měří vzdálenost laserem na principu Time-of-Flight – s úzkým paprskem, milimetrovou přesností a nezávisle na barvě povrchu. Tam, kde ultrazvuk selhává, VL53L0X boduje.
až 2 mdosah ±1 mmpřesnost 2,8–5 Vnapájení I²Crozhraní
Datasheet ke stažení
Proč právě tento
Výhody, které oceníte
Úzký paprsek, přesnost
Na rozdíl od ultrazvuku měří přesně a neruší ho okolní předměty.
Nezávislé na povrchu
Funguje i přes sklo a bez ohledu na barvu cíle (v rámci možností).
Malé a rychlé
Maličký modul s rychlým měřením a jednoduchým I²C rozhraním.
Lepší než ultrazvuk
Menší minimální vzdálenost a úzký kužel tam, kde HC-SR04 selhává.
Specifikace
Technické parametry
| Princip | Laser Time-of-Flight (940 nm) |
| Měřicí vzdálenost | až 2 m (long-range; výchozí ~1,2 m) |
| Přesnost | ±1 mm na krátkou vzdálenost (typicky ±3 %) |
| Sběrnice | I²C (adresa 0x29) |
| Napájení | 2,8 – 5 V |
| Doporučené napájení | 2,8 V |
Použití
Hodí se pro
Bezdotykové spínačeDetekce překážek robotaMěření hladinyDetekce gestVýuka a prototypy
Zapojení
Rychlé zapojení
Základ je I²C – čtyři vodiče. Piny XSHUT a GPIO1 využijete hlavně u více senzorů na jedné sběrnici.
| Pin | Funkce | Kam |
|---|---|---|
| VIN | Napájení | 5 V / 3,3 V |
| GND | Zem | GND |
| SDA | I²C data | A4 |
| SCL | I²C hodiny | A5 |
Časté dotazy
FAQ
Čím je lepší než ultrazvuk HC-SR04?
Úzký paprsek, vyšší přesnost na krátké vzdálenosti, funguje i přes sklo a je mnohem menší. Ultrazvuk má naopak větší dosah.
Jak daleko změří?
Výchozí režim do ~1,2 m, long-range až 2 m na dobře odrazivém povrchu. Tmavé povrchy dosah zkracují.
Můžu zapojit víc senzorů?
Ano, ale všechny mají adresu 0x29 – přepněte je postupně přes piny XSHUT a přiřaďte jim různé adresy.
Ke stažení a návody
Datasheet VL53L0X (EN, PDF)Balení obsahuje
1× modul VL53L0X
