AS5600 – bezkontaktní snímač úhlu (magnetický enkodér)
Chytrá a bezúdržbová náhrada potenciometrů a inkrementálních enkodérů. AS5600 měří absolutní úhel otočení magnetu s 12bitovým rozlišením – bezdotykově, bez opotřebení a bez konce dráhy.
Výhody, které oceníte
Bezkontaktní, bez opotřebení
Nic se nedře – teoreticky nekonečná životnost proti klasickým potenciometrům.
Absolutní poloha
Úhel zná hned po zapnutí, i po výpadku napájení – bez kalibrace.
Vysoké rozlišení
12 bitů = 4096 poloh na otáčku, tedy jemných ~0,088°.
3 výstupy
I²C pro přesnost, nebo rovnou analog / PWM pro jednoduché zapojení.
AS5600 měří jen s diametrálně magnetovaným magnetem – ten je součástí balení spolu s kolíkovou lištou, takže máte vše připravené k použití. Magnet stačí vycentrovat nad čip, 0,5–3 mm nad povrchem.
Technické parametry
| Snímací čip | AS5600 |
| Rozlišení | 12 bit (4096 poloh / otáčku) |
| Rozsah | 0–360° (bez dorazu) |
| Komunikační rozhraní | I²C (0x36), analog, PWM |
| Napájení | 3,3 V |
| Logická úroveň | 3,3 V |
| Pracovní teplota | −40 až +150 °C |

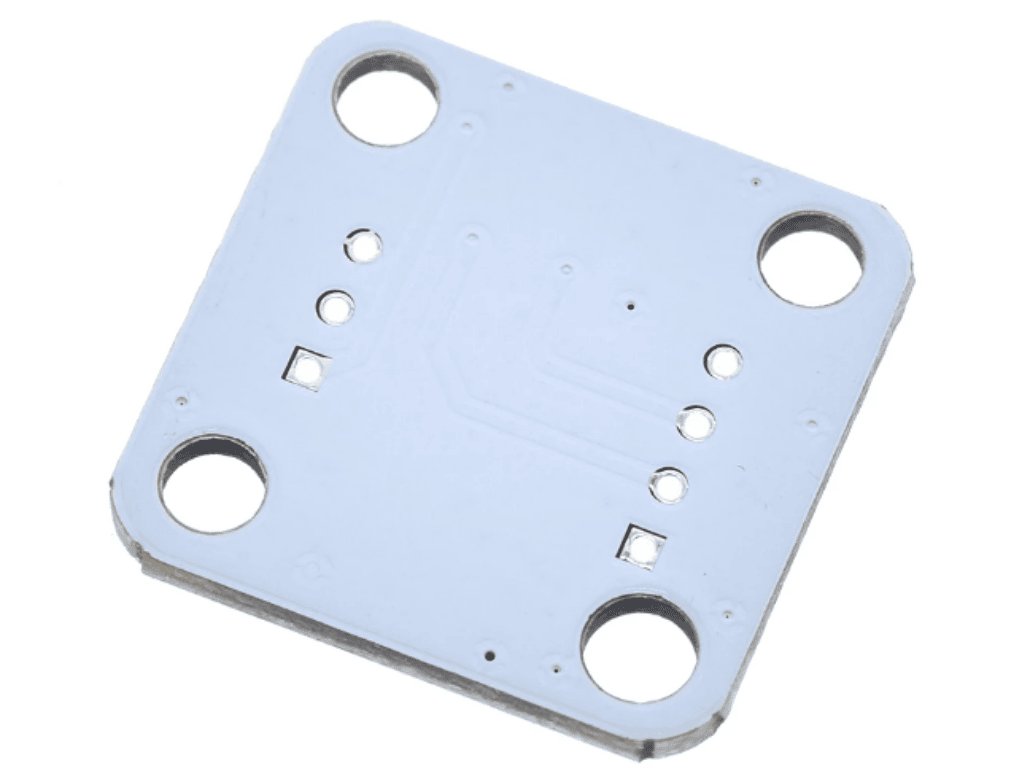

| Rozměr modulu | 23 × 23 × 2 mm |
Hodí se pro
Rychlé zapojení
Standardní I²C. Magnet vycentrujte nad čip, 0,5–3 mm nad povrchem.
| Pin | Funkce | Kam |
|---|---|---|
| VCC | Napájení | 5 V / 3,3 V |
| GND | Zem | GND |
| SDA | I²C data | A4 |
| SCL | I²C hodiny | A5 |
| DIR | Směr otáčení | GND |
