Modul digitálního čidla teploty DS18B20
Modul digitálního čidla teploty DS18B20
Digitální teploměr · modul (breakout)

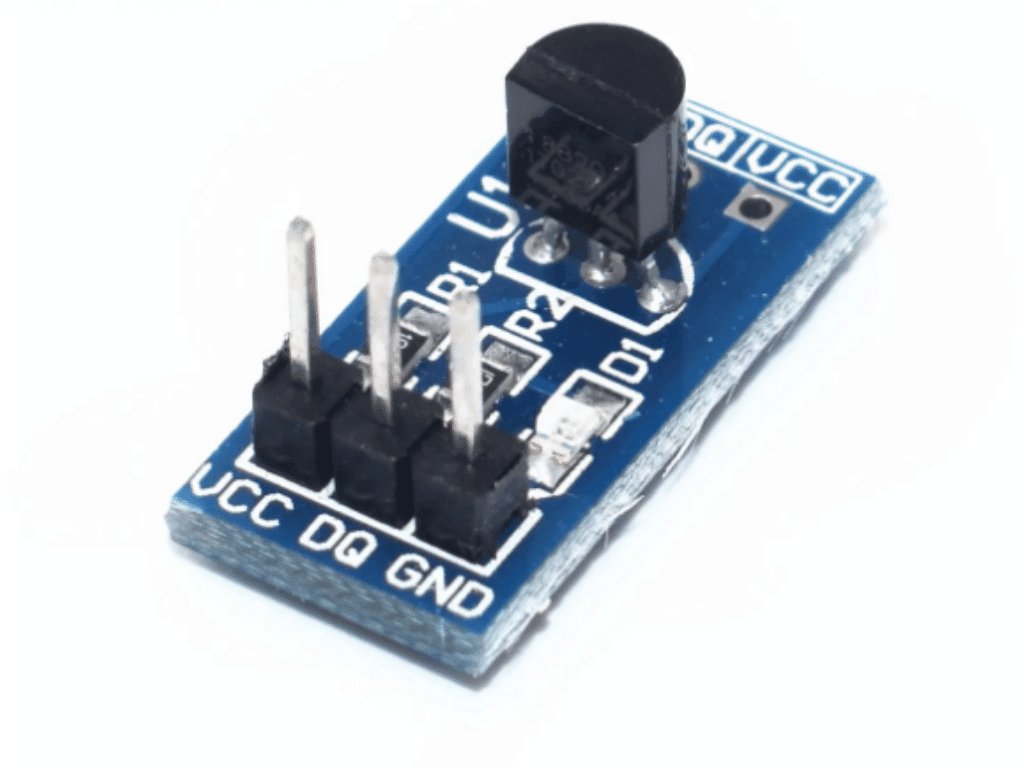

DS18B20 – modul (breakout) s osazeným pull-upem
Hotový modul s čipem DS18B20 a už osazeným pull-up rezistorem. Stačí připojit tři vodiče – ideální na nepájivé pole, prototypy a rychlé zapojení bez pájení.
−55 až +125 °Crozsah ±0,5 °Cpřesnost 3,0–5,5 Vnapájení 1-Wirerozhraní
Osazený pull-up 4,7 kΩ 1-Wire sběrnice
Proč právě tento
Výhody, které oceníte
Osazený pull-up
Rezistor 4,7 kΩ je už na desce – žádné další součástky, stačí zapojit VCC, DATA a GND.
Víc senzorů, jeden pin
Každý kus má unikátní adresu, na jednu linku dáte klidně deset senzorů.
Digitální a přesné
Hotová hodnota ve °C bez kalibrace a přepočtů, přesnost ±0,5 °C.
Připraveno na breadboard
Piny s roztečí 2,54 mm pasují přímo do nepájivého pole i konektorů.
Specifikace
Technické parametry
| Teplotní rozsah | −55 až +125 °C |
| Přesnost | ±0,5 °C (−10 až +85 °C) |
| Rozlišení | 9–12 bit (výchozí 12 bit) |
| Rozhraní | 1-Wire (unikátní 64bitová adresa) |
| Napájení | 3,0 – 5,5 V |
| Provedení | modul (breakout) s pull-up 4,7 kΩ |
Použití
Hodí se pro
Prototypy a ArduinoChytrá domácnost / IoTStacionární měřeníVýuka
Zapojení
Rychlé zapojení
Modul má tři piny a pull-up už na sobě. Datový pin připojíte na libovolný digitální vstup.
| Pin | Funkce | Kam |
|---|---|---|
| VCC | Napájení | 5 V (nebo 3,3 V) |
| DATA / DQ | Signál | Digitální pin, např. D2 |
| GND | Zem | GND |
Časté dotazy
FAQ
Potřebuju pull-up rezistor?
Ne, modul má 4,7 kΩ pull-up už osazený. Stačí připojit VCC, DATA a GND.
Můžu zapojit víc modulů na jeden pin?
Ano, každý DS18B20 má unikátní adresu, takže na jednu 1-Wire linku jich připojíte několik.
Jaké napájení modul potřebuje?
Pracuje s 3,0–5,5 V, běžně 5 V nebo 3,3 V podle desky.
Ke stažení a návody
Datasheet DS18B20 (EN, PDF)Balení obsahuje
1× DS18B20 – modul (breakout)
