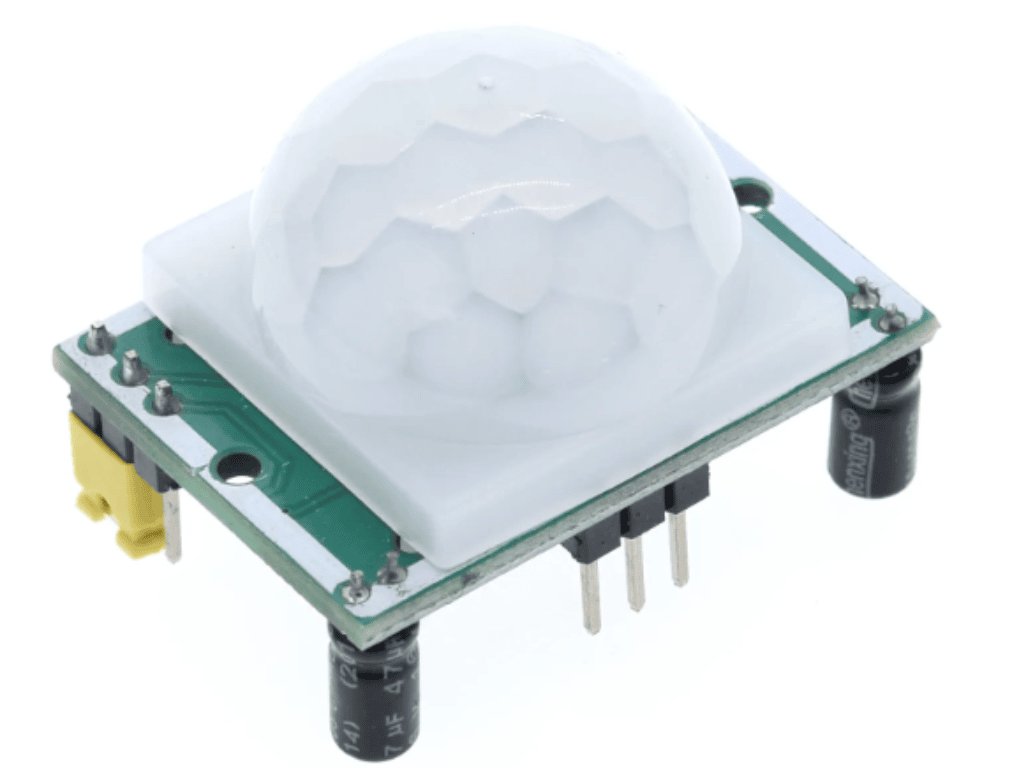

PIR detektor pohybu HC-SR501

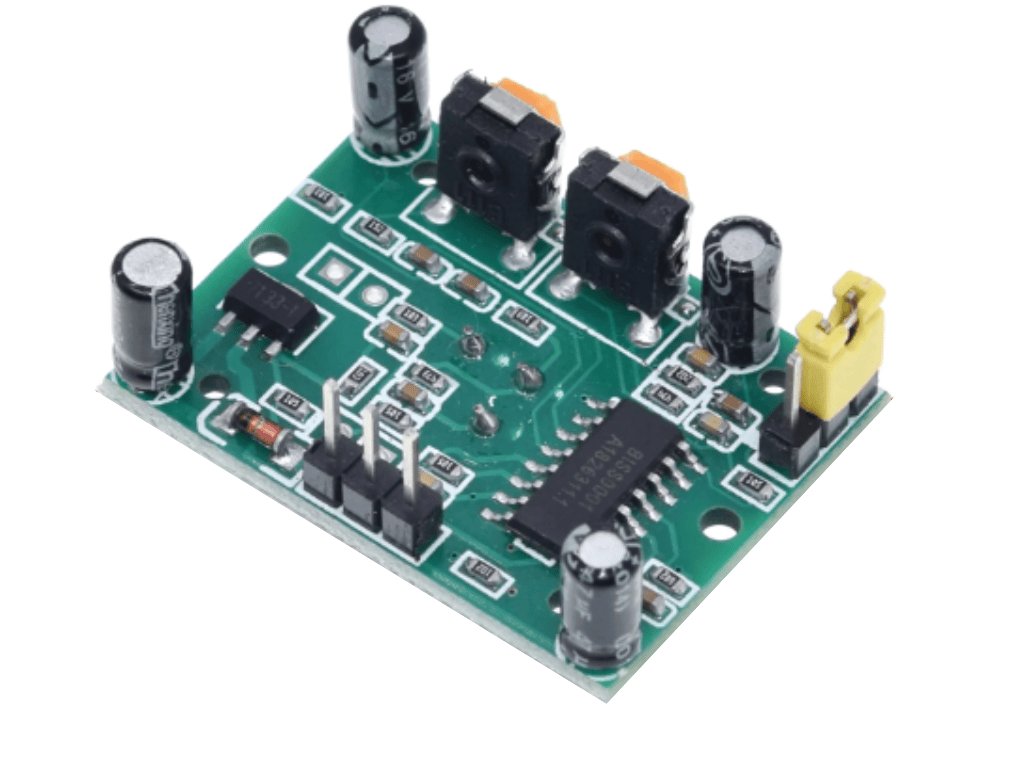

Senzor HC-SR501 využívá piezoelektrického efektu. Senzor dokáže detekovat pohyb předmětu nebo člověka na vzdálenost až 7m. Stav detekce značí logickou 1 (HIGH). Díky dvou trimerům lze nastavovat citlivost a čas sepnutí senzoru. Podle produktového obrázku č.2 trimer vpravo ovládá citlivost a trimer vlevo ovládá čas sepnutí. Pomocí svorky vpravo lze měnit mezi dvěma stavy detekce. Stav H- senzor stále detekuje pohyb a prodlužuje čas sepnutí. Stav L- senzor po první detekci již dále nedetekuje pohyb a znovu začne detekovat pohyb až skončí časová perioda detekce pohybu, tedy se přestane zobrazovat na výstupu 1(HIGH). Při prvním zapnutí senzoru může trvat 30 sekund. než začne pracovat.

SPECIFIKACE:

• Napájecí napětí: 5-20V.
• Doba sepnutí: 5s - 200s.
• Dosah detekce: cca 7m.
• Úhel detekce: menší než 120°.
• Klidový proud: méně než 65uA.
• Pracovní teplota: -15°C - +70°C.
• Rozměr: 32,7x24x24mm.

Poznámka: Tento výrobek není samostatně funkční a vyžaduje odbornou montáž pro správnou funkčnost. ( Na našem blogu a Youtube kanálu naleznete vzdělávací, instruktážní materiály, se kterými vše zvládnete)
