    Step-up boost měnič s XL6009

    Neohodnoceno Podrobnosti hodnocení
    Dostupnost Skladem (>5 ks)
    Můžeme doručit do:
    17.9.2026
    Možnosti doručení
    Kód: 107000330
    49 Kč Měrná cena:

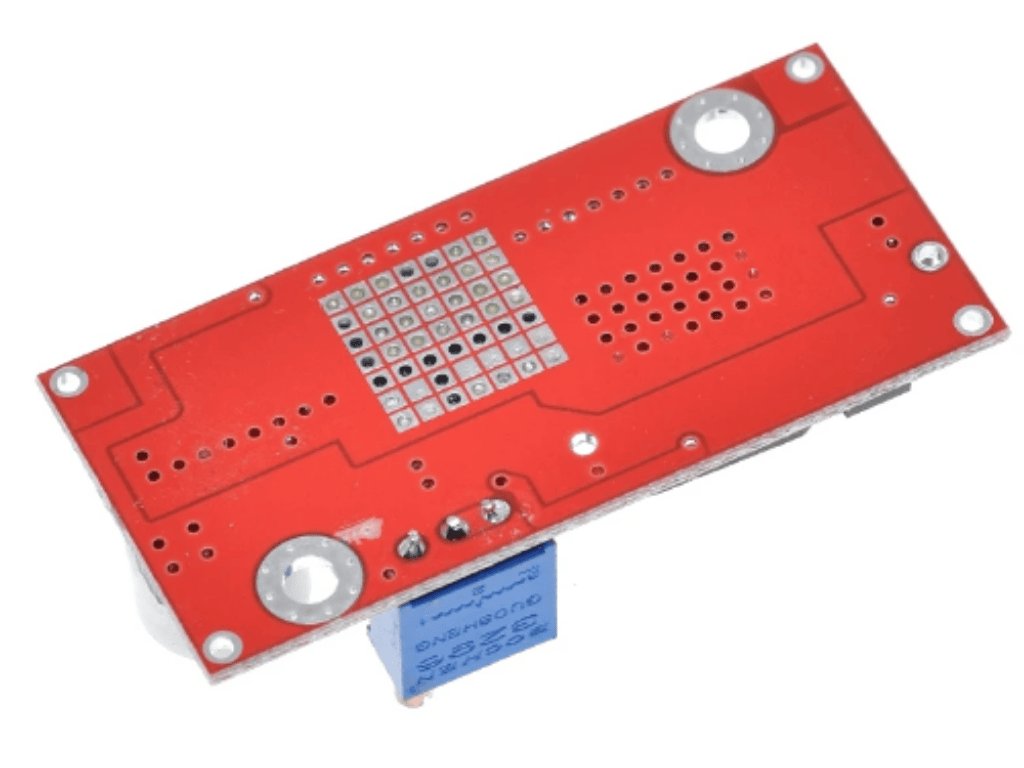

    Step-up boost měnič s XL6009
    Neohodnoceno Podrobnosti hodnocení
    Step-up boost měnič XL6009
    Kvalitní ověřené součástky
    Ověřené součástky
    kvalitní komponenty skladem
    Vzdělávací materiály, tutoriály a články
    Návody a tipy
    články a tutoriály
    Zákaznická podpora
    Podpora i po nákupu
    pomůžeme, když si nevíte rady
    Zvyšující měnič (boost) · nastavitelný

    XL6009 – step-up měnič napětí 3–32 V → 5–35 V (nastavitelný, 4 A)

    Výkonný zvyšující (step-up / boost) DC-DC měnič s čipem XL6009E1 2. generace. Z nízkého napětí udělá vyšší a stabilní – vstup 3–32 V, výstup nastavitelný 5–35 V. Vyšší účinnost, vyšší proud i frekvence než starší LM2577, za nižší cenu.

    3–32 V → 5–35 Vvstup → výstup až 94 %účinnost 400 kHzspínací frekvence 4 Aspínací proud
    Skladem Nastavitelný trimrem Datasheet ke stažení
    Pozor: modul napětí pouze zvyšuje (boost)

    XL6009 je step-up měnič – výstupní napětí musí být vyšší než vstupní (ideálně aspoň o ~1,5 V). Neslouží ke snižování napětí. Pokud potřebujete napětí snížit, hledejte step-down (buck) měnič, např. LM2596.

    Proč právě tento

    Výhody, které oceníte

    Vyšší účinnost, méně tepla

    Čip XL6009E1 2. generace dosahuje až 94 % účinnosti – méně ztrát a delší výdrž baterie.

    Široký rozsah napětí

    Vstup 3–32 V, výstup 5–35 V nastavitelný trimrem. Jeden modul pokryje spoustu použití.

    Silnější než LM2577

    4 A spínací proud a 400 kHz frekvence (LM2577 jen 3 A a 50 kHz) = menší zvlnění a kompaktnější rozměry.

    Snadné a přesné nastavení

    Vícetáčkový trimr umožní jemně doladit výstupní napětí podle multimetru.

    Specifikace

    Technické parametry

    Typ Neizolovaný měnič (boost)
    Řídicí čip XL6009E1 (2. generace)
    Usměrnění Asynchronní
    Vstupní rozsah 3 – 32 V (optimálně 5 – 32 V)
    Výstupní rozsah 5 – 35 V (nastavitelný)
    Spínací proud 4 A (naprázdno 18 mA)
    Výstupní proud dle poměru napětí a chlazení (viz pozn.)
    Účinnost až 94 % (klesá s větším rozdílem napětí)
    Spínací frekvence 400 kHz
    Zvlnění výstupu 50 mV
    Regulace zátěže / napětí ±0,5 %
    Pracovní teplota −40 až +85 °C
    Rozměry 43 × 21 × 14 mm
    Použití

    Hodí se pro

    12 V z nižší baterieBoost Li-ion 3,7 V na 5/9/12 VNapájení LED páskůMalé motory a modulyZáklad powerbanky
    Nastavení a zapojení

    Jak modul zapojit

    Zdroj připojíte na IN+ / IN−, zátěž na OUT+ / OUT−. Výstupní napětí nastavíte vícetáčkovým trimrem (po směru hodinových ručiček = vyšší napětí).

    Svorka Funkce Připojení
    IN+ / IN− Vstup Zdroj 3–32 V
    OUT+ / OUT− Výstup Zátěž (vyšší napětí)
    Trimr Nastavení Doladění výstupu
    Nastavte výstup před připojením zátěže

    Připojte vstup, změřte OUT+ / OUT− multimetrem naprázdno a trimrem nastavte požadované napětí. Teprve pak připojte zátěž. Nad výkon ~15 W doporučujeme přidat chladič.

    Časté dotazy

    FAQ

    Umí XL6009 i snižovat napětí?
    Ne. Je to zvyšující (boost) měnič – výstup musí být vyšší než vstup (aspoň o ~1,5 V). Pro snižování napětí zvolte step-down (buck) modul, např. LM2596.
    Jaký je reálný výstupní proud?
    Uváděné 4 A jsou spínací proud čipu, ne trvalý výstupní proud. Skutečný výstupní proud je znatelně nižší a závisí na poměru vstupního a výstupního napětí a na chlazení – čím větší rozdíl napětí, tím nižší dosažitelný proud. Doporučujeme si výstup pod vlastní zátěží ověřit měřením a při vyšším výkonu přidat chladič.
    Jak nastavím výstupní napětí?
    Vícetáčkovým trimrem – otáčením po směru hodinových ručiček napětí roste. Vždy měřte multimetrem naprázdno, než připojíte zátěž.
    Je modul izolovaný a chráněný?
    Ne, jde o neizolovaný měnič bez pokročilých ochran. Pro powerbanku doplňte samostatný ochranný obvod (např. TP4056 s ochranou na vstupu).
    Čím je lepší než LM2577?
    Novější čip XL6009E1 nabízí vyšší spínací proud (4 A vs 3 A), vyšší frekvenci (400 kHz vs 50 kHz), vyšší účinnost a menší zvlnění při menších rozměrech.
    Ke stažení a návody
    Datasheet XL6009 (EN, PDF)
    Balení obsahuje
    1× modul XL6009 (step-up měnič)
