Digitální teplotní senzor DS18B20, TO-92
Digitální teplotní senzor DS18B20, TO-92
Digitální teploměr · pouzdro TO-92

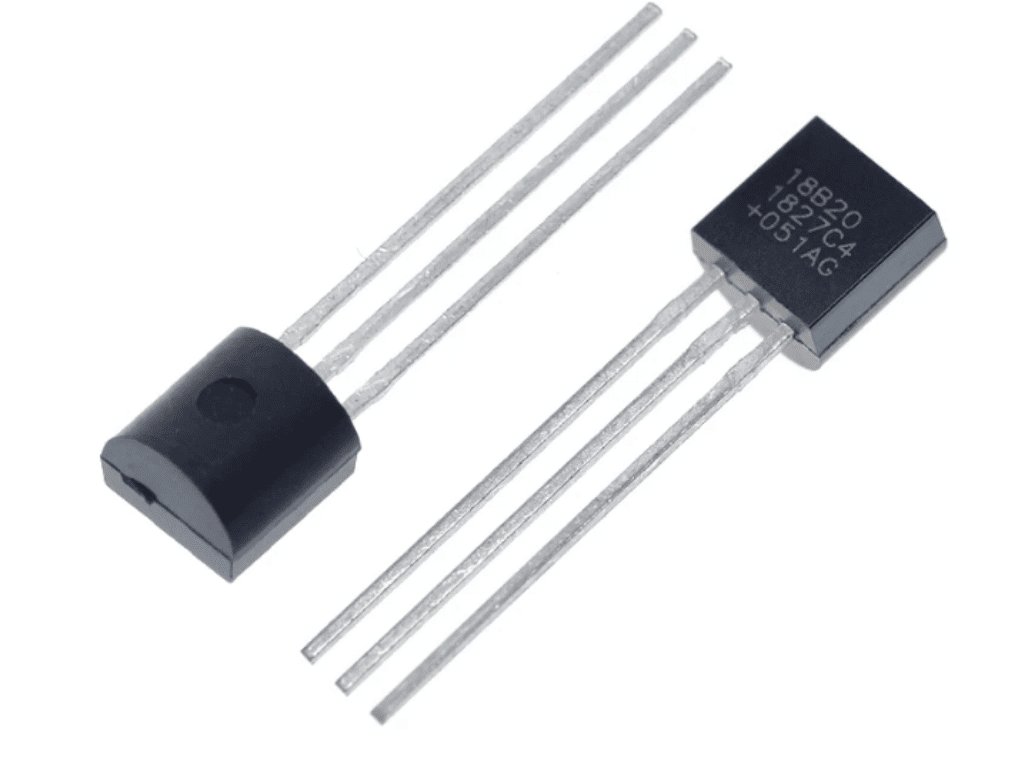

DS18B20 – čip v pouzdře TO-92 (1-Wire)
Holý čip DS18B20 v pouzdře TO-92 – nejúspornější provedení do vlastních desek a kompaktních zapojení. Stejné parametry jako sonda i modul, jen bez obalu.
−55…+125 °Crozsah ±0,5 °Cpřesnost 3,0–5,5 Vnapájení 1-Wirerozhraní
Kompaktní pouzdro TO-92 1-Wire sběrnice
Proč právě tento
Výhody, které oceníte
Kompaktní a úsporné
Malé pouzdro TO-92 se třemi vývody – ideální do vlastních DPS a stísněných zapojení.
Víc senzorů, jeden pin
Každý kus má unikátní adresu, na jednu linku dáte klidně deset senzorů.
Digitální a přesné
Hotová hodnota ve °C bez kalibrace a přepočtů, přesnost ±0,5 °C.
Pro vlastní návrhy
Nejlevnější varianta pro zapojení, kde si pull-up i vedení řešíte sami.
Specifikace
Technické parametry
| Teplotní rozsah | −55 až +125 °C |
| Přesnost | ±0,5 °C (−10 až +85 °C) |
| Rozlišení | 9–12 bit (výchozí 12 bit) |
| Rozhraní | 1-Wire (unikátní 64bitová adresa) |
| Napájení | 3,0 – 5,5 V |
| Pouzdro | TO-92 (3 vývody) |
Použití
Hodí se pro
Vlastní DPSKompaktní zapojeníVíce senzorů na sběrniciVestavná elektronika
Zapojení
Rychlé zapojení
Čip TO-92 má tři vývody. K datovému vývodu je potřeba přidat pull-up 4,7 kΩ na +5 V.
| Vývod | Funkce | Kam |
|---|---|---|
| GND (levý) | Zem | GND |
| DQ (střední) | Signál | Dig. pin + 4,7 kΩ na 5 V |
| VDD (pravý) | Napájení | 5 V |
Časté dotazy
FAQ
Potřebuju pull-up rezistor?
Ano, k holému čipu přidejte 4,7 kΩ mezi vývod DQ (DATA) a +5 V.
Jaké je pořadí vývodů?
Při pohledu na plochou stranu s popisem zleva: GND, DQ (data), VDD.
Můžu zapojit víc čipů na jeden pin?
Ano, každý DS18B20 má unikátní adresu, takže na jednu 1-Wire linku jich připojíte několik.
Ke stažení a návody
Datasheet DS18B20 (EN, PDF)Balení obsahuje
1× DS18B20 – pouzdro TO-92
