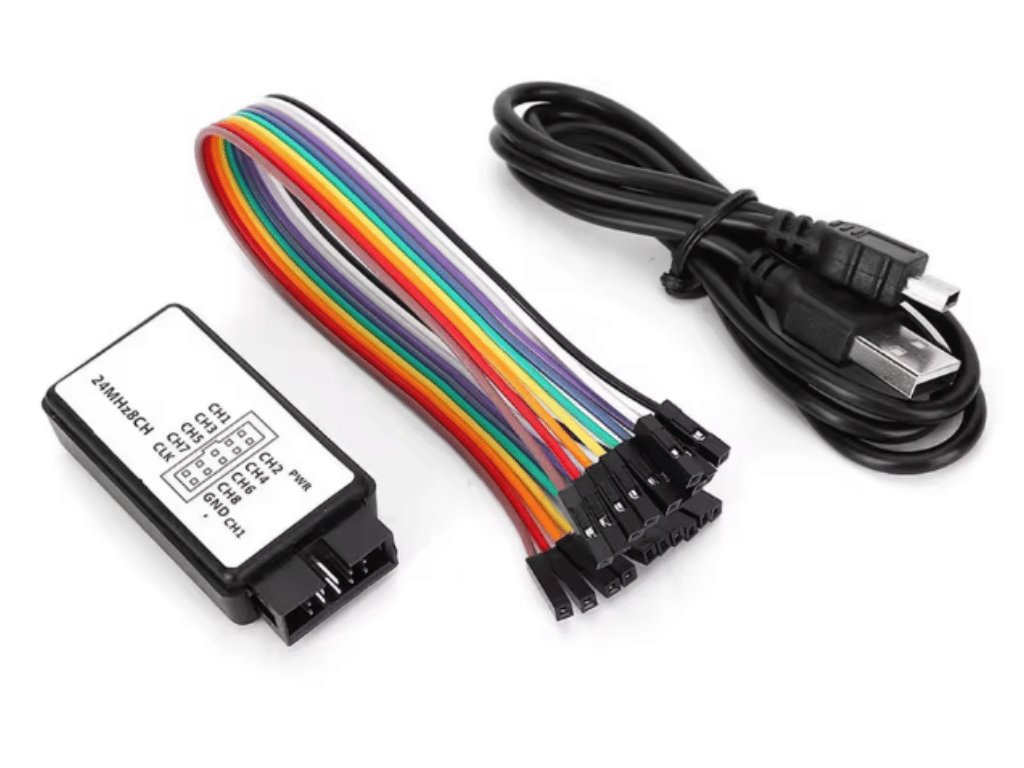

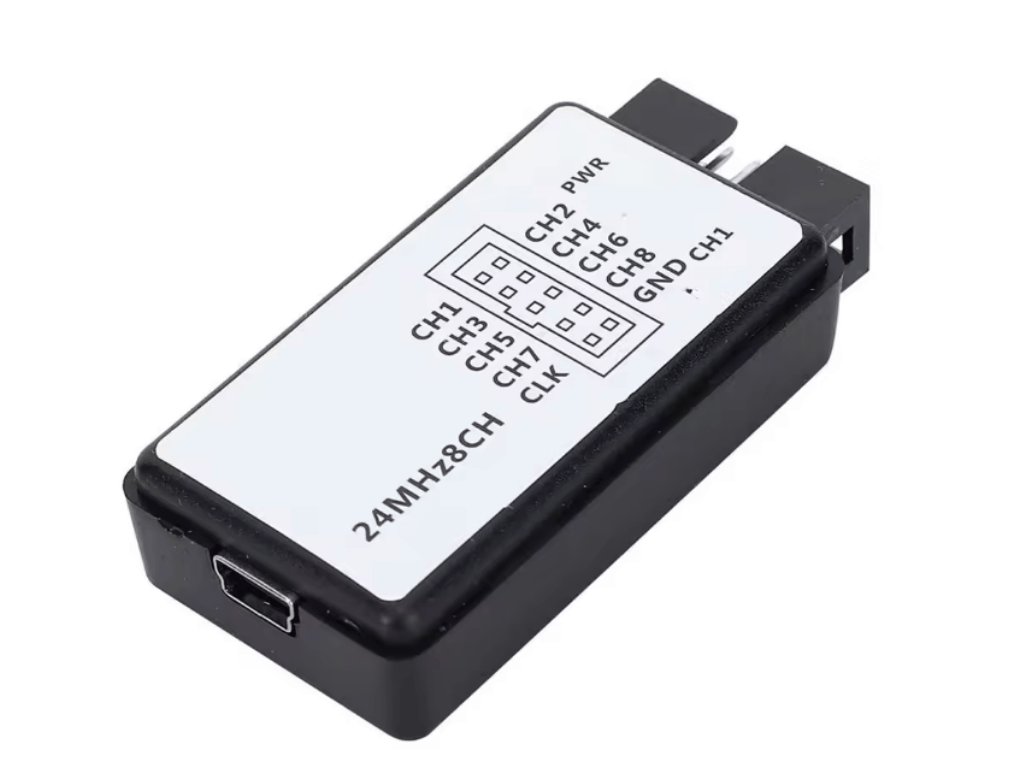

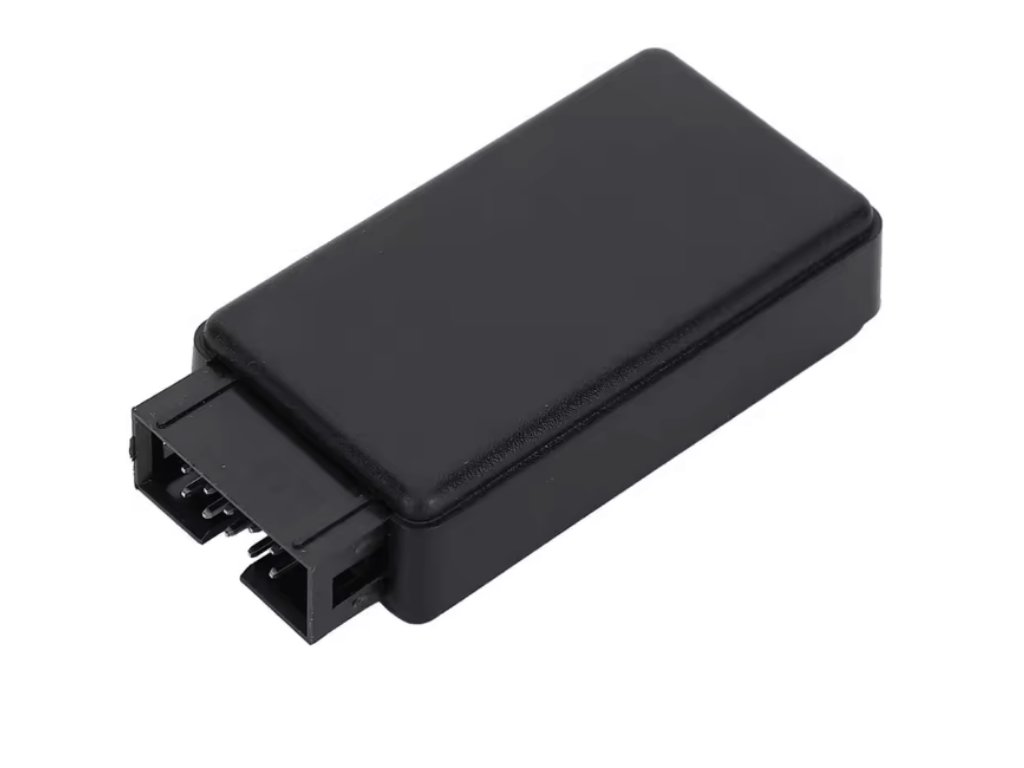

8-kanálový USB logický analyzátor 24MHz
Tento kompaktní logický analyzátor je nepostradatelným nástrojem pro každého elektronika, vývojáře nebo studenta. Umožňuje v reálném čase zachytit a vizualizovat digitální signály z komunikačních protokolů jako UART, SPI, I2C a mnoha dalších. Díky malým rozměrům 60 × 35 × 12 mm a nízké ceně jde o ideální nástroj pro rychlou diagnostiku digitálních obvodů.
Technické specifikace

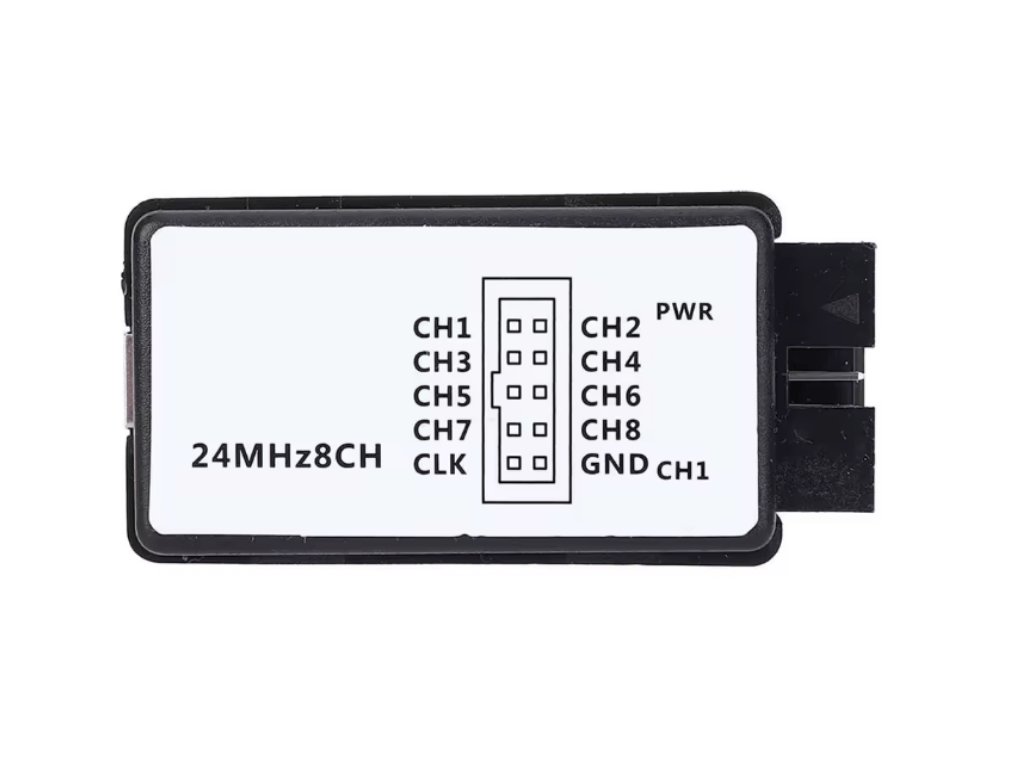

Počet kanálů8 vstupů
Vzorkovací frekvencenastavitelná až 24 MHz
Vstupní impedance100 kΩ / 5 pF
Logické úrovně (VIH)> 1,6 V (5V, 3,3V, 2,5V podpora)
Hloubka záznamuAž 10T (přes PC úložiště)
Připojení USB 2.0
Klíčové vlastnosti
Diagnostika protokolů Hravě zvládne analýzu UART, SPI, I2C, JTAG, CAN a dalších vlastních protokolů.
Pokročilé spouštění (Triggery) Podpora pro náběžnou/sestupnou hranu, vysokou/nízkou úroveň a jejich kombinace.
Indikace logickou sondou CH1 je vybaven malou LED diodou pro intuitivní kontrolu stavu signálu přímo na modulu.
Software a kompatibilita
Zařízení je plně kompatibilní s prostředím Saleae Logic (podpora verze 1.1.15 a novějších). Pro stažení oficiálního softwaru klikněte níže:
